Flash est una communium vitiorum in iniectio corona - et maxime misdiagnosed. Tenues pinnulae excessus materiae apparentes in lineas eiectae, paxillos eiector vel interfaces insertae saepe reprehenduntur in solis processibus parametri, cum causa radix saepe est instrumentum. Hic dux systematicam diagnosticam compage praebet operientem omnia septem genera causae radicis, quantitatis signa praecavendi, et actionem emendatricem prioritatem matricis ad mico efficaciter tollendam.

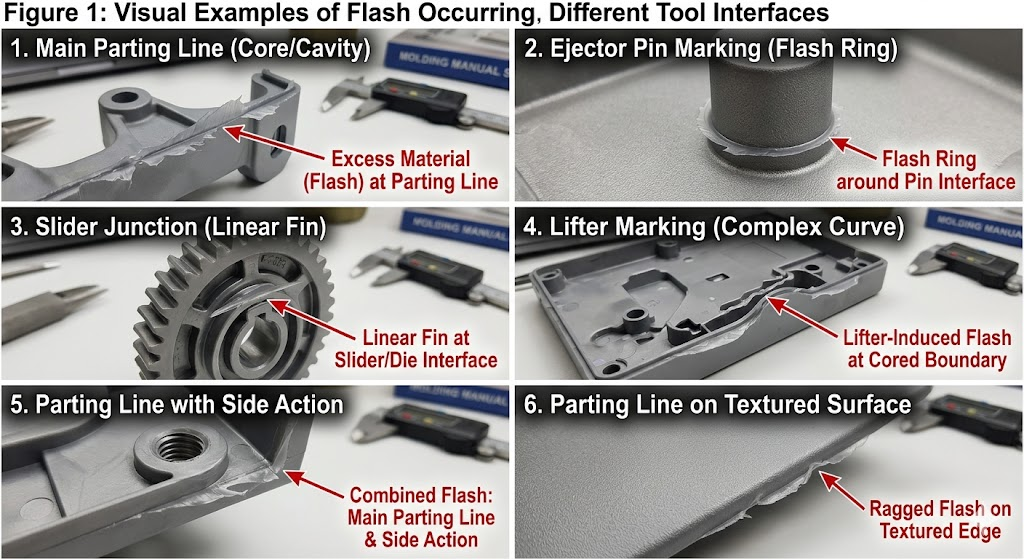

1. What Is Mold Flashing?
Micare (etiam: coruscus, lappa) est materia excessiva quae fomacem cavitatem per quamlibet rimam instrumenti ante congelationem effugit. Apparet tenui pinna, tela, vel ore pinnato parti at adnexo;
- Discedentibus lineae - maxime communi loco
- Ejector pin interfaces - mico circulos circum pin facies
- Slide et exaltans interfaces - linearibus pinnulis per contactum latus actio facies
- Inserere terminos - ad metallum inserta perimetri in inserta corona
- Vent locis - si aditus cudit vel erosis
- Claudite-off superficierum - in cored features ac per foramina
Flash non est medicamine mere. Secundas operationes qr addit, periculum conventus impedimentum, acutas acutas (injurias et aleam defectum obsignatorum) creat, et in applicationibus medicinalibus vel cibario-contactus moderantibus non-conformantibus. Potius, significat hiatum in fingendi ratione quod, si increatum est, gradatim cum singulis exortum dilatatur.
2. Quod septem radix causa Categoriae
Micare semper eandem causam immediatam - materia cogente hiatum invenit. Sed origo illius hiatus in septem categorias distinctos cadit, quodque diversum emendatoriam actionem requirunt.

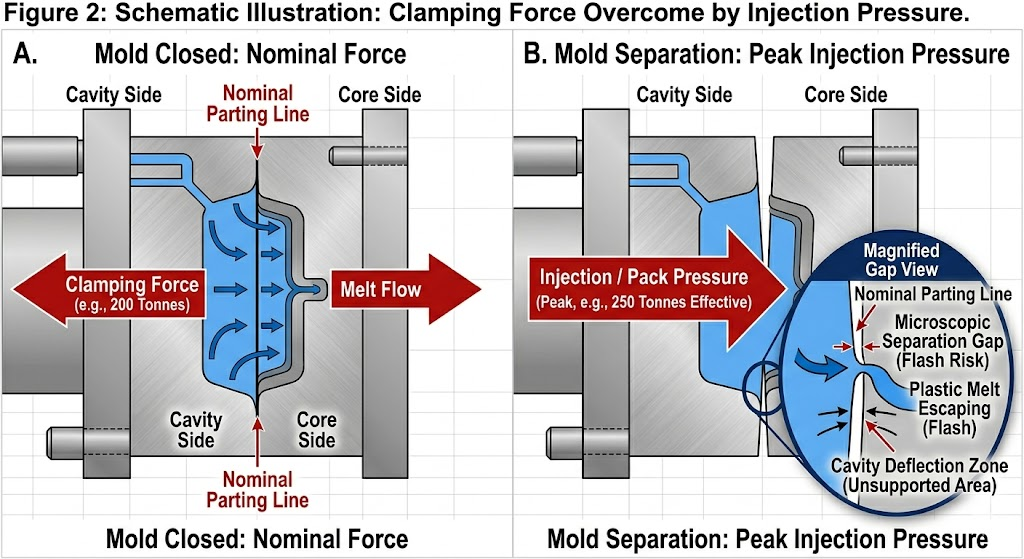

2.1 Insufficiens Clamping Force
Maxime neglecta est causa. Si iniectio pressionis pressionem efficacem clamping vim superat in area projecti partis et cursoris, laminae formse momentaneum in reple et sarcinis separatis — dynamicam hiatum in linea interjecta creando.
Diagnostica perscriptio:
Fibulae vis requiritur (tonnes) = area projected (cm) pressura cavitatis (MPa) 100Pars enim cum 180 cm² area proiecta (inclusa cursoribus) repleta ad 80 MPa mediocris pressionis cavitatis;
Fibulae requisitae = 180 × 80 ÷ 100 = 144 tonnas minimas20-25% margine salutem addere → 175-180 tonnas minimas.
Haec pars currens in torculari 150-tonne producet micare lineam emissam cuiuscumque alterius moduli commensurationis.
Communis error: Computandos aream a parte tantum proiectam, systemate cursore excluso. Spue, cursores, portae, aream projectam et concavitatem pressionis significantes contribuunt.
| Materia | Typical cavitas Impetus dolor | Regula Pollice Clamping Force |
|---|---|---|
| PP, PE (murus tenuis) | 40-80 MPa | 0.4–0.8 t/cm² |
| ABS, PS | 50-90 MPa | 0.5–0.9 t/cm² |
| PA6, PA66 | 60-100 MPa | 0.6-1.0 t/cm² |
| PC, PC/ABS | 80-130 MPa | 0.8-1.3 t/cm² |
| PPS, LCP | 90-150 MPa | 0.9–1.5 t/cm² |
| POM | 70-110 MPa | 0.7–1.1 t/cm² |
2.2 Parting Superficiem gere vel damnum
Superficies (PS) divisio est sigillum primum inter cavitatem et atmosphaeram. Quaevis declinatio ab planiditate perfecta — sive ex lapsum, labefactum damnum, scintilla exesa EDM, sive durities superficiei insufficiens — materiam evadere permittit.
tolerantiae criticae:
| Fingunt Location | Max permissa PS Flatness deviationis | Commendatur Ferro duritia |
|---|---|---|
| Parva (<250 250 mm) | 0.005 mm | 48-52 HRC |
| Medium (250-500 mm) | 0.004 mm | 48-52 HRC |
| Amplus (>500 mm) | 0.010-0.012 mm | 44-48 HRC |

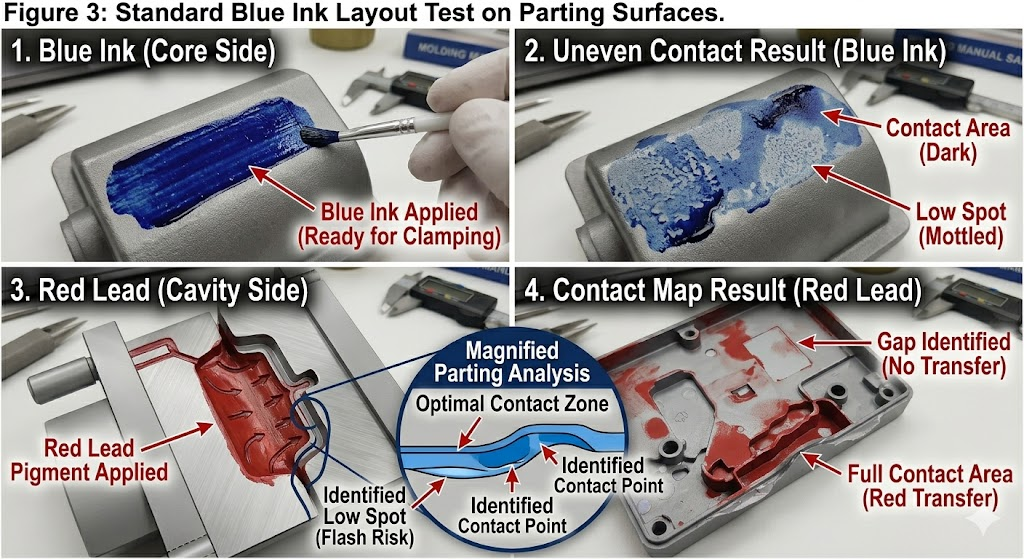

Protocollum recognitionis: Atramentum caeruleum translatio test vel palpebrae coniecturam verrunt per plenam emissam superficiem. Quaelibet gap >0.003 mm in materia commoditatis vel >0.005 mm in materia viscositatis humili (LCP, PPS) periculosum est.
Reparare modos severitatis;
| Damnum Type | Reparare Methodo | Duc Tempus |
|---|---|---|
| Minor lapsum (<0.05 mm area) | Laser welding re-politura | 1-3 diebus |
| Moderatus lapsum (0.05-0.2 mm) | Imbre glutino vel TIG pugillo re-machina | 3-5 dies |
| Impact damnum / dent | Laser welding EDM re- scintilla | 2-4 diebus |
| Percrebrescénte (>0.2 mm) | Plena PS rursus VERRO super superficiem MOLARIS | 3-7 diebus |
| Repetita mico eodem loco | Hardface weld (Stellite) re-politura | 5-10 diebus |
2.3 Nimia Iniectio Volo vel Impetus
Etiam forma geometrica perfecta fulgebit si processum parametri pressionis cavitatis impulsum ultra vim capacitatis fibulae, vel si velocitas iniectio alta est ad effectum cuneum hydraulicum efficiendum ante fibulae tonagium plene evolvitur.
Mico-inducens condiciones processus:
- Iniectio celeritas tantae magnitudinis est ut cavitas in <0.3 sec - apicem pressionis fibulae capacitatem momentaneam excedit.
- Stipant pressionem supra 80% de injectione pressionis in materia viscositate humilis
- Tempus ultra portam duratum habe - pressura continua post portam duratam transfert vim ad laminas formandas, non ad sarcinas
- Temperatura nimis alta dissolvitur - viscositatem minuit, materia magis infensi in aliquem hiatum fluit
Processus temperatio series (ante instrumentorum interventu);
- Redigendum iniectio celeritas in X% incrementa - reprehendo si mico reduces
- Redigendum sarcina pressura ad 60-70% of satiata pressura
- Quin custodia tempus non excedens, porta tempus frigore-off (usum studio portae Frigidus)
- Redigendum conflandum temperatus a 5-10° C
- Si mico perseveret post quattuor servandis - radix causa instrumentum, non processus
2.4 Viscositas Materia Nimis low
Materiae viscositatis humilis in hiatus influunt quae materias viscositas vexillum pontem facit. Quam ob rem PPS, LCP, et depressum pondus-moleculares gradus PA arctius abeuntis tolerantiae superficies requirunt quam ABS vel PP.
Confluat fluere Index (MFI) sicut periculum fulguri indicator:
| MFI Range (g/10 min) | Flash Risk Category | Max permissam PS Gap |
|---|---|---|
| < 5 | low | 0.003 mm |
| 5-20 | Moderatus | 0.003 mm |
| 20-50 | Summus | 0.010 mm |
| > 50 (exempli gratia, LCP, maceria PP) | Ipsum Altissimum | 0.005-0.008 mm |
Materia multum variatio; MFI variari potest ± 15-25% inter sortes in eodem gradu. Forma currit ad mico limen una sorte micat altera. Semper invenientes MFI contra formam simpliciter data reprehendo.
2.5 Forma Temperature Nimis
Forma elevata temperatura redigit viscositatem liquefacti strati in contactu cum superficiei divortii, extendendo tempus fenestrae quo materia est satis fluida ad penetrandum hiatus. Hoc magni ponderis est:
- Crystallina materia cum punctis acutis (POM, PPS, PA)
- Materia currunt ad superiorem modum commendatae formae temperatus range
- Currens calidus fingit ubi multiplex calor macerari potest bractea temperatura localiter elevare
Regula pollicis; Omnis 10°C temperatura in fomace crescens supra commendatam minimum auget sensus mico circa unum gradum viscositatis — aequivalens 20% augmento MFI.
2.6 Molde Design Defectus
Notae geometricae in forma formata designant quae inhaerentia mico periculo creant;
Nullo superficies emittat palmos; Magnae superficies planae divortia sine subsidiis columnarum sub pressione cavitatis deflectunt. A 400 400 mm lamina sine forma in P20 ferro deflectit 0.03—0.08 mm ad 80 MPa — mico in perimetro producendum sufficiens.
Support columen design regulae: Maximum suffulti spatium inter columnas fulcientes = 150 mm ad medium-officium formant. Columnas addere ad 120-130 mm centra pro materiarum pressura alta (PC, PPS).
Latitudo terra insufficiens ad bivium; "Terra" - cohors angusta planae cavitatis in superficie emissa immediate adjacens - esse debet satis late ad resistendum pressioni inductae deformationis. Minimum latitudo terrae commendatur:
| Materia | Minimum Latitudo terra |
|---|---|
| PP, PE, ABS | 3-5 mm |
| PA, POM, PC | 5–8 mm |
| PPS, LCP | 8-12 mm |

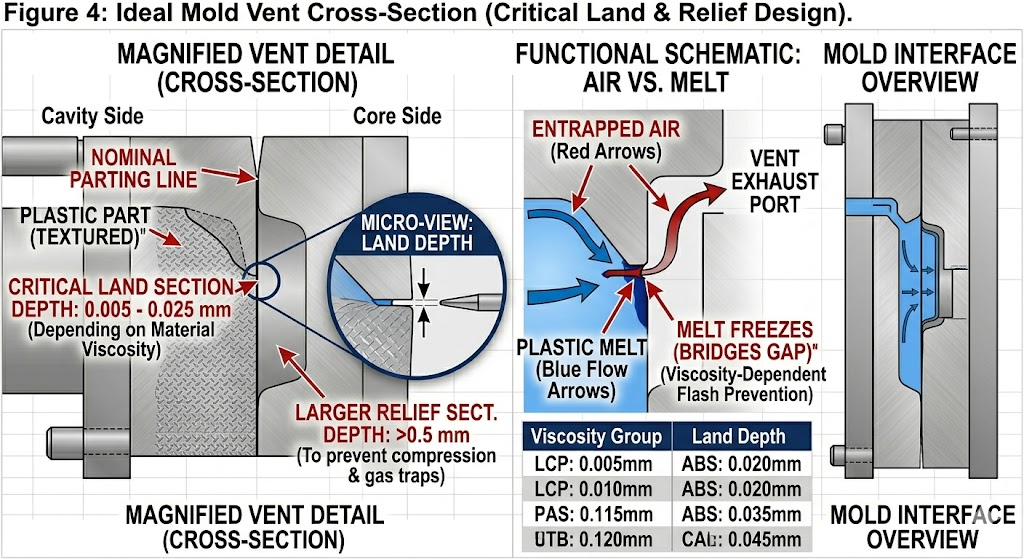

Altitudo profundior profundior; Spiramenta voluntaria hiatus sunt — si oversized, mico generantibus fiunt. Profundum viasque sacra anum;
| Materia | Vent Profundum (terram sectionem) | Vent Profundum (relevamen sectionem) |
|---|---|---|
| PP, PE | 0.015-0.025 mm | 0.5–0.8 mm |
| ABS, PS | 0.010-0.020 mm | 0.5–0.8 mm |
| PA, POM | 0.010-0.015 mm | 0.3–0.5 mm |
| PC, PC/ABS | 0.008-0.015 mm | 0.3–0.5 mm |
| PPS, LCP | 0.005-0.010 mm | 0.2–0.3 mm |
2.7 attritus vel misaligned movens Components
Actioes laterales, lifterae, nuclei trahunt, et paxillos eiector interfaces dynamicas quae omne cyclum movent. Haec interfaces gradatim gerunt et frequentissima sunt principia fulgurum in summo volumine productionis quae antea mico libero.
Pin mico eiector: Alvi inter acus diametri et foramen diametri intra strictos limites tenendum est. Vexillum alvi materialium:
| Materia | Ejector Pin Clearance (per latus) |
|---|---|
| PP, PE, ABS | 0.010-0.020 mm |
| PA, POM | 0.008-0.015 mm |
| PC, PC/ABS | 0.005-0.012 mm |
| PPS, LCP | 0.003-0.008 mm |
Clearances supra hos limites clavum visibilem efficiunt. Infra eas, paxillos ligant et confringunt. Haec est quaestio de labore administratione - clavum alvi verificari debent omnes ictus 100,000-200,000 in alto instrumentorum volumine.
Slide et exaltans mico interface: Gerunt in laminis (gibs) qui dux lateralis actus sinit labium vultum transferre 0.01-0.05 mm a sessio faciei - sufficiens ad mico. Gib bracteae induere debent partes in aliqua forma productionis reponenda, cum intervallis inspectionis in forma conservationis consilii definitis.

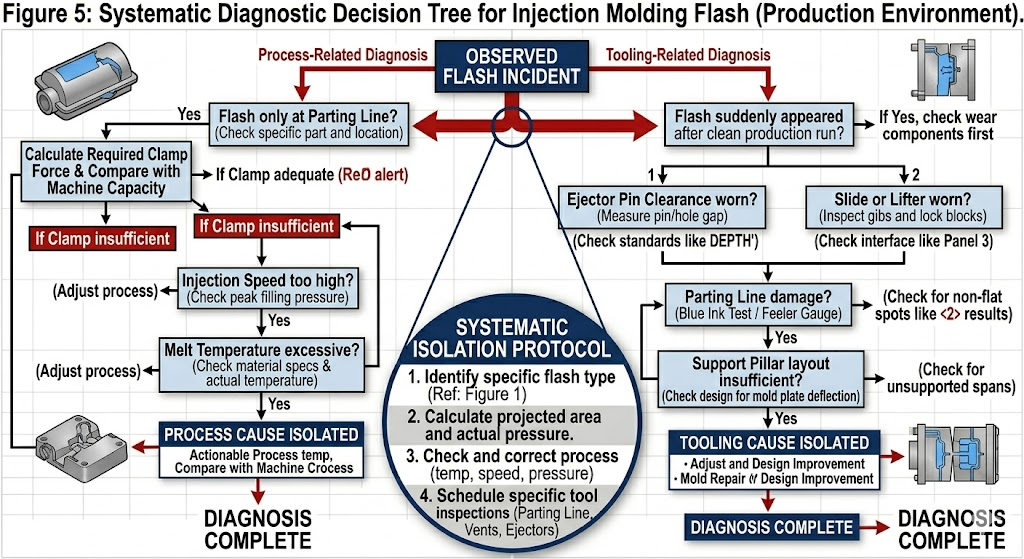

3. Flash Diagnostic Decision Arbor
Hac serie utere ut radicem causam cognoscas sine forma disassembly superflua;
FULGUR SERVANDA│Flash tantum in bivio linea?ETIAM → Reprehendo Fibulae vis calculation prima→ Tunc inspicere PS idipsum (hyacintho test)→ Tunc reducere iniectio celeritas / sarcina pressuraNO → Perge infra│├── Flash at eiector paxillos tantum?ETIAM → mensura pin-ad-foraminis alvi→ Reprehendo pin longitudo (fibulae diu = altius contactu pressura)│ → Quin eiector laminam reditus est plene sedet coram Fibulae clausulis│├── Flash at slide/lifter interface?ETIAM → Inspice gib lapsum laminis (feoler METIOR)│ → Check slide seating vi / obfirmatis angulus│ → Quin calcaneum obstructionum contactum│Flash ad spiramenta?ETIAM → mensura vent profundum (scopum: re-cut ad f)→ Reprehendo pro vent exesa (abrasive vitreo plenam materiam)│├── Flash subito apparuit post X ictus mundi productio?ETIAM → gere causam relatas (gib, abeuntibus superficiem, eiector paxillos)│ → Schedule fingunt inspectionem / Praecaventur sustentationem│└── Flash present from first shot of new fing? └── ETIAM → Design vel aedificare qualis exitus Fibulae vis → Quin calculum Quin tere superficies → Quin divortium → Reprehendo firmamentum columna layout → Quin imo contra spec
4. praeventionis signa a forma aedifica Phase
Praeventionis mico maxime sumptus efficens fit antequam forma primum suum iactum decurrit.
4.1 Design phase
- Currere Moldflow cavitas pressionis simulationis - quin apicem cavitatis pressurae
- Design sustentare columnas in ≤150 mm centris omnium pressurarum cavitatis >60 MPa
- Specificare minimam latitudinem terrae per categoriam materialem (Section 2.6)
- Designa profunditatem ad materiales specificationem - non fidit default machining auxit
- Specificare eiector clavum alvi in forma extractionis — in tolerantia scandalum apparere debet, non machinistarum judicio relinqui.
4.2 Mola aedificate Phase
- Quin in superficie MOLARIS in conspectu finalis conventus emittat superficiem idipsum - documenti measurement
- Test atramento caeruleo post plenam ecclesiam - 100% superficiem contactum abeuntis ante primam probationem requiritur
- Metire et recordare omnes Clearances eiector pin - minimam 5 fibulae specimen per molam, plenae appositae ad criticam formam
- Quin slide sessio sub press clamping onus ante primum iniectio - uti argilla vel Fuji Prescale film
4.3 Primo articuli Trial Phase
- Satus ad L% iniectio celeritas ac LX% sarcina pressura - incremento incrementally
- Record processus fenestrae superioris termini (mico impetu) — hoc est criticum formam absolute parametri
- Documenti processus fenestra latitudo: differentia inter brevem iactum impetum et mico impetu debet esse ≥15% iniectio pressionis pro forma robusta.
4.4 Productio Phase
- Definire praecaventiam sustentationem intervallis pro: inspectionem superficiei dividentis (singulis 200,000 ictibus), gib lamineae mensurae (singulis 150,000 ictibus), deiectoris paxillus alvi perscriptio (omnis 100,000 ictus pro tools summus volubilis)
- Vestigare mico incidentes a loco in systemate SPC - mico progressivo uno loco signa gerunt antequam qualitas evadat
- Ponere materiam MFI inspectionis ineuntes records - res referunt mico cum MFI data
5. emenda actio prioritate Matrix
Cum mico in productione observatur, haec matrix utere ad emendandas actiones prioritizandas per sumptus et efficaciam;
| Action | Pretium | Tempus ad effectum deducendi | Efficaciam | Prioritas |
|---|---|---|---|---|
| Redigendum iniectio celeritas / sarcina pressura | Zero | Immediata | Summus (if process-caused) | 1st |
| Quin fibulae vis adaequationis - moventur ad torcular maior | low | Eodem subcinctus | Fibulae mico-fecit definitiva | 2nd |
| Blue atramentum test - identify PS contactus gap | low | 2-4 horis | Diagnostic, non emenda | 3rd |
| Laser pugillo reparatione PS humilis maculis | Medium | 1-3 diebus | Permanens lapsum fecit mico | 4th |
| Repone fessum gib lapsum laminis | low–Medium | 4-8 horas | Permanens ad slide mico | 5th |
| Reponere eiector paxillos (alvi oversized) | low | 4-8 horas | Permanens ad pin mico | 6th |
| Re- tere superficies abeuntibus | Medium | 3-7 diebus | Permanens ad magnam PS lapsum | 7th* |
| Addere subsidia columnarum (deficientia design) | Summus | 2-4 hebdomades | Permanens deflexionis causa mico | 8th |
| Duritiem ferro auge (re- durius ferro inserta) | Summus | 3-6 hebdomades | Long-terminus ne labore | 9th |
6. Specialis Causae: Summus Flash, Risk Materials
PPS et LCP *
Ambae materiae viscositates liquescunt 3-5/ humiliores quam ABS in temperaturis dispensandis. Vexillum materiae pontem inuenient et efficiunt aliquem hiatum. Fingit cursus PPS vel LCP aedificari debet ad tolerantias arctius ab initio - retrofitting formam regulae tolerantiae ad currendum PPS raro sumptus efficens est.
Requisita amet:
- S136 vel 420SS cavitas ferri (corrosio et durities)
- Superficies planae distantia ≤0.005 mm
- Ejector paxillus alvi ≤0.006 mm per latus
- Vent profundum ≤0.008 mm sectionem terrestrem
- Support columnae ad 120 mm maximum centra

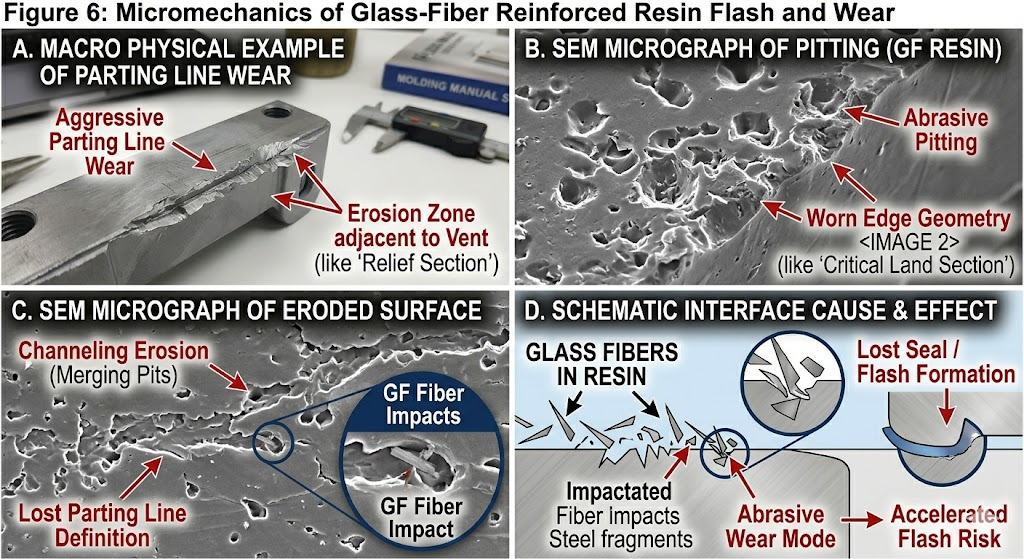

Plenis Gradibus vitreis (GF30 et supra)
Fibrae vitreae laesurae sunt. Digredientes superficies, spiramenta, et clavum eiector foramina omnia citius in productione GF impleta quam gradibus non deficientibus gerunt. Spatia sustentationis minui debent per 30-40% vs. cedulas materiales non impletas. Ferrum induratum (≥50 HRC) in altum locis induendis (areas portae, lineam portae adiacentem) enixe commendantur.
Tenuis-Wall Parts (<1.0 mm murus)
Partes graciles murus altae injectiones velocitates et pressiones requirunt - pressionis cavitatis inpellentes ad facultatem fibulae superiorem limitem pressae. Processus fenestrae inter breves iactus et mico valde angustus est (interdum <5% pressurae iniectionis). Haec formas require;
- Subtilitas superficies (≤0.005 mm planae)
- Maior torcular quam Fibulae calculation solum suggerit (add XXX% margine)
- Real-time cavum sensoriis pressura - clausa-loop torcular imperium ne mico
7. Pretium Flash: quare Eliminatio dat
Micare raro accurate in systemata qualitate constat. Verum pretium includit:
| Pretium Element | Typical Range per Part | Notae |
|---|---|---|
| labor tondet | $0.05-$0.40 | Mico positum est locus et accessibility |
| Toling lapsum ex mico (accelerare PS damnum) | $0.01-$0.05 amortized | Micare PS abdit, crescentem cyclum creando |
| Auctus exiguo rate (mico facit partem rejectionis) | 1-5% productionis valorem | Summuser for tight-tolerance parts |
| Conventus lineae stoppages (facit quaestiones mico aptas) | Variabilis | Potest trigger mos crimen-terga |
| Lorem redit / agri defectis | Summus | Maxime ad signationem superficierum |
| Forma reparatione downtime | $ 500- $ 5,000 per incident | Plus amissa occasio productio |
Ad medium voluminis partem ad 500,000 partium / annum cum $0.20/parte torulo sumptum et 2% mico faece relato, sumptus annui mici resoluti excedit $150,000 - multo plus quam sumptus de superficiei refectionis propriae emissiones vel programmatis sustentationis formant.
8. conclusio
Micare indicium est, non radix causa. In perpetuum solvens identitatem requirit quae ex septem categoriis causae radicis - vis clamitatio, conditio superficiei emissa, parametri processus, viscositas materialis, temperatura forma, ratio defectus vel vestium componentium - est ipsa agitator. Processus adaptationes solae mico ad tempus supprimunt; instrumento et consilio emendando in perpetuum tribue.
Maxime sumptus efficens consilium est praeventioni: designans superficies emigrare, structuras sustentare, et geometrias ad rectam specificationem provenire pro materia specifica currendi, et ad effectum deducendi structum sustentationis conservandae progressionis, quae induitur, antequam evadat qualitas evadat.
Articuli relativi:
- Intellectus quid breve iactus est in Injectione Moling: Causae, Solutiones et Praeventionis?
- DECREMENTUM & Warpage Imperium in Iniectio CUMATIUM: Engineering Guide pro OEMs
- Iniectio Molde Rework: potes converte 2-cavitatis ad 4-cavitatis Instrumentum?
- The Guide to Injection Forma Repair: laser Welding et Superficies Treatment Techniques
- Electio Guide pro High-Precision Iniectio Molde Steel
IMTEC Mold | Nr.818 Jinyuan Road, Yinzhou, Ningbo, 315100, Zhejiang, China | [email protected] | 86 153 5648 7586
