Summarium
Gradus flammeus retardat (FR) polymerus gradus transmissorum automotivarum, electronicarum, electricarum et applicationum constructionum specificatae sunt, sed provocationes processus et instrumenta periculorum quae vexillum gradus non faciunt. FR additivae fenestrae processus angustus, acrimoniam auget ut ferrum fingat, metam superficiem afficit, et rivos redivivus inpediunt. Hic dux systema aestimationem UL94 in speciali tegit, quomodo singulae majoris FR chemiae inter se occurrunt cum iniectione instrumenti et instrumenti fingendi, et practicas specificationes praebet ad formas designandas et de ferro delectu cum materias FR currentes.
1. Cur Flamma Retardancy Rebus in Iniectio CUMATIUM
Plastics ardent. Plurimi thermoplastici machinales - ABS, PP, PA, PC - intus combustibiles sunt, cum indices oxygenii limitantes (LOI) 17-28%. In applicationibus ubi periculum ignitionis existit - clausurae electricae, EV machinae inhabitationes, electronicas consumptores, interiora aircraft, tabulata aedificantia - polymerorum immodificata ignium normas securitatis occurrere non possunt.

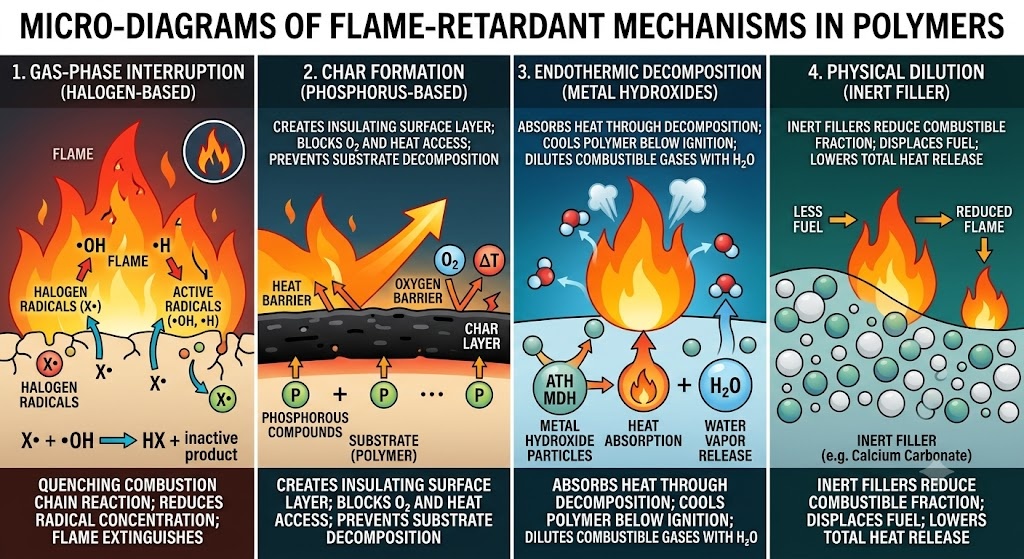

Flamma retardantis hanc unam vel plures machinas compellant:
- Gas tempus intermissione - FR radicalis combustionem catenam reactionem extinguere in zona flammae (ratios halogen-fundatur)
- Char formation - FR chemia fovet stratum superficiei carbonaceum quod insulat substratum a flamma (phosphoro-substructio, systemata intumescens)
- Endothermic compositione - FR additivus calefacit per compositionem caloris ignitionis substrata refrigerans (hydroxidis metallica: ATH, MDH)
- Physica MIXTURA - inertia filler reduces combustibilem fractionem compositi
Provocatio ad iniectionem putridum est quod hae machinae a calore excitantur - idem stimulus agitans processum coronarium. FR additamenta quae satis firma sunt ut dolium superesset, sed reactivum satis ad ignem praestandum, fenestram machinalem angustam repraesentant cum consectariis directis processui et instrumenti.
2. Ratio UL94 Rating: Quid Classificationes Profecto Medium?
UL94 (Latin pro probationibus flammabilitatis materiarum plasticarum partium in machinis et adjumentis) est primarium globalem referentia ad classificationem plasticam flammabilitatem. Intellegere quid singulae aestimationes postulat - ac non postulat - essentiale est ad rectam specificationem.
2.1 Test Ratio Overview
UL94 probationes in speciminibus fictis, non in materia rudis geruntur. Specimen rerum geometricarum: vexillum specierum crassitudinem genera (typice 0.8 mm, 1.6 mm, 3.2 mm), et aestimationes crassitudines dependentes. Materia aestimata V-0 ad 3.2 mm consequi potest tantum V-2 ad 0,8 mm.
Duae series examinis primariae:

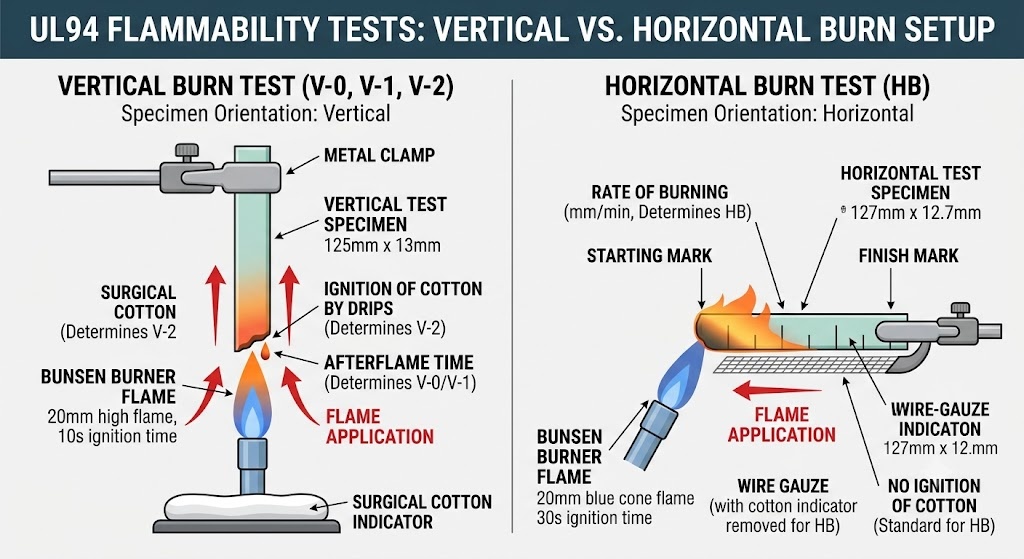

Verticalis uri probat (V-0, V-1, V-2, 5VA, 5VB); A 125 mm × 13 mm specimen verticaliter habetur et flammae definitae duobus 10-secus intervallis exponitur. Distillantia, post flammam tempus, et ignitio bombicis indicator infra speciminis aestimationem determinet.
Horizontalis test incendium (HB); A 127 mm × 12.7 mm specimen horizontaliter tenuit. Haec est infima divisio - polymerorum maxime commoditatem cum nullo FR curatione ad sufficientem crassitudinem HB consequi.
2.2 Classification Criteria
| Rating | ≤ Afterflame (per applicationem) | Total afterflame ≤ (5 specimina) | Ignis cadendo bombacio? | Afterglow ≤ | Notae |
|---|---|---|---|---|---|
| V-0 | 10 sec | 50 sec | No | 30 sec | Durissima vertical |
| V-1 | 30 sec | 250 sec | No | 60 sec | Proin ORDO vertical |
| V-2 | 30 sec | 250 sec | Ita licet | 60 sec | licet cadendo |
| 5VA | - | - | No | - | Non ardebit in TABULA; durius quam V-0 |
| 5VB | - | - | No | - | Bum-per in plaque permittitur; durius quam V-1 |
| HB | Ardens ≤ 76 mm/min (>3mm) vel exstinguit | - | N/A | - | Lowest; maxime merx materia plastica |
2.3 Ratings in Practice: Quid Regulatores et OEMs vere Specificare?
| Applicationem | Minimum UL94 opus est | Notae |
|---|---|---|
| Consensus electronicarum clausurarum (IEC 62368-1) | V-1 or V-0 | Pendet in pariete crassitudine et calor internus fons |
| EV altilium habitationi et BMS saepta | V-0 ad ≤1.6 mm | Saepe confirmatum est per peculiares necessitates scelerisque fugitivorum |
| Automotive electrical connectors (USCAR-2) | V-0 in ≤0.8 mm | Murus tenuissimus - angustias materiae optiones signanter |
| INSTRUMENTUM hospitii hospitii (IEC 60335). | V-1 or V-0 | Genus-dependens |
| Clausurae electricae industriales (IEC 61439) | V-0 or 5VA | 5VA magis magisque definita pro magnis clausuris |
| Aircraft partium interiorum (AD 25.853) | Non UL94 - usus OSU caloris emissio et verticalis bunsen probat | UL94 est insufficiens ad aerospace |
| De aedificatione et constructione (EN 13501) | Euroclass ratio B-E, non UL94 | Alia test vexillum omnino |
Punctum criticum: UL94 ratings referuntur a supplementis pro certis coloribus, crassitudinibus et certificationibus multum. Niger PC/ABS habitationem assequendam V-0 non praestat V-0 in albo vel naturali - FR commercium additivum cum systematibus pigmentis obeundis affectibus, et UL94 tabulae flavidae chartae colores expresse probati.
3. Major FR Chemiae Familiae eorumque Processing profiles
3.1 Halogenated flamma retardants (Brominated / Chlorinated)
Mechanismus: Halogen radicalis combustionem reactionem catenis in phase gasorum interrumpunt. Maxime efficax est ad low campester loading (5-15 phr), ut V-0 cum minimis ictum in proprietatibus mechanicis.
Communia systemata:
- Decabromodiphenyl ethane (DBDPE) antimonii trioxide synergist — ABS, HIPS, PA
- Tetrabromobisphenol A (TBBPA) oligomers — PC/ABS blends
- Chlorinated paraffins - minus, pretium commodo applications
Processus morum:
- Thermally stabulum ad 280-300°C in plerisque formulis — compatible cum ABS, PA66, PC temperaturae processus
- Supra CCC° C, HBr/HCl gas generationis accelerat acriter - cadus temperatus excedunt causam mordax Gas emissio
- Purgatio cum neutra tabellario (HDPE vel PP) est facienda, cum occlusio descendit — capti materia brominata abducit et oppugnat dolium et superficies cochleae.
- Instrumentum mordax est vexillum ferreum; HBr et HCl generantur in quovis processu declinationis impetu P20 et H13. Non graves sub normalibus conditionibus, sed cumulativo super summus voluminis productio
Tooling effectus:
- Vexillum P20 cavum ferro acceptum pro processibus bene continentibus
- Plating (hard Chrome or electroless nickel) Commendatur pro summus volubilis vel processus currens ad modum temperatus superior
- Expurgate protocollum documentum esse debet in instructionibus processu — episodii mico effecerunt incendii causa locata corrosio fovearum ad portas et spiramenta.
Status regulatory: SPATIUM SVHC indicem plura continet FR composita brominata. RoHS Directivum restringit PBB et PBDE. DBDPE nunc in EU et US liberatus est, sed recensioni permanenti obnoxius est. SPATIUM/RoHS-gradus obsequentem solum denota - quin quotannis declarationem elit.
3.2 Phosphorus-Substructio Flamma Retardants (Halogen-Free)
Mechanismus: Formationem in superficie polymerorum inaequales inductorum promovet, accessum oxygenii claudentes corpore et subiectae insulantes. Quaedam systemata phosphororum etiam actionem gas- phases habent.
Communia systemata:
- Resorcinol bis (diphenyl phosphate) (RDP) — PC/ABS mixtionis (primaria ratio halogen liberorum V-0 PC/ABS)
- Aluminium diethylphosphinatum (AlPi, Clariant Exolit® OP series) — PA6, PA66, PBT.
- Melamine polyphosphate (MPP) — PA6, PA66
- Phosphoro Rubeo — PA, PBT (raro nunc propter tractantem discrimina usus est)
Processus morum:
- RDP in PC/ABS: reduces liquefactum viscositas (actibus plasticiser in dispensando temperatus) → auget mico periculo Reducit fibulae vis marginis
- Alpi in PA gradus: thermally firmum ad 320°C, viscositas minima effectus — ratio maxime available amica FR-
- MPP in PA: moderata stabilitas; supra 290°C superficies lesione et argentum streaking - ut liquefactum temperatus in inferiore fine PA range
- Omnes systemata phosphoro: humorem uptake in repositione degradat ac perficiendi causat pedunculi/argenti effectus - artius quam vacua grades specifications sunt siccatio
Remittit requisita (phosphorus FR gradus);
| Basi Polymerus | Latin Grade Siccatio | FR Grade Siccatio | Additional Notae |
|---|---|---|---|
| PA6 | 80°C / 4 hr | 85°C/6-8 hr | MPP gradus praesertim umore-sensitivo |
| PA66 | 85°C / 4 hr | 90°C/6-8 hr | AlPi grades remissius |
| PBT | 120°C / 4 hr | 130°C / 5-6 hr | FR PBT valde humido-sensitivo |
| PC/ABS | 90°C/3-4 hr | 95°C / 4-6 hr | RDP migrat in repono - uti statim post foramen |
Tooling effectus:
- Migratio RDP: In PC/ABS cum RDP, phosphas ester migrare potest ad superficiem partem et ad cavum formae per tempus. Hoc facit;

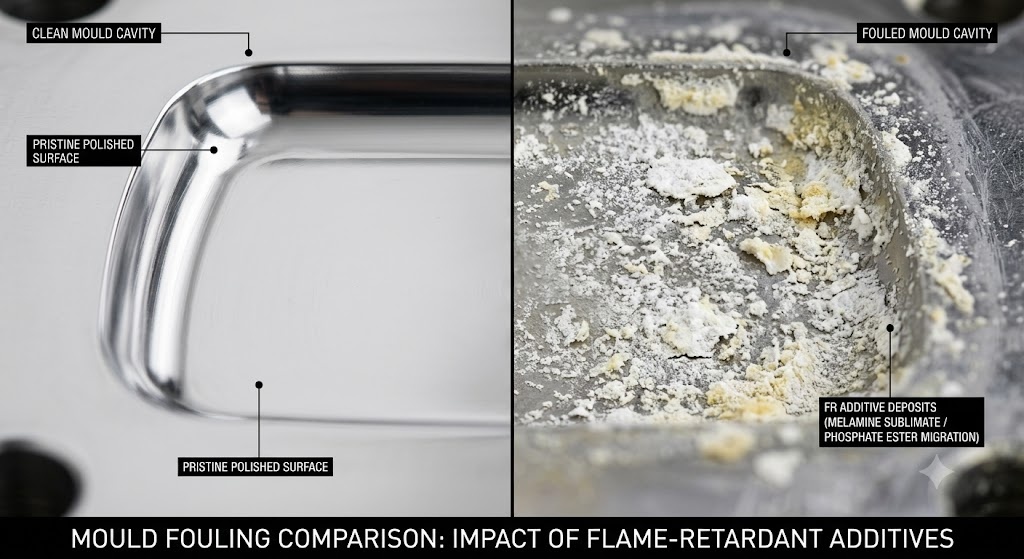

- Forma deposit buildup in cavum superficiebus (albus vel flavis residuis) eget purgans omnem 50,000-150,000 ictibus exactis fretus currere conditionibus
- Superficies glossa reductionis ex parte si forma non purgatur - discrimine pro Class A superficiebus
- immaculatam ferrum (S136) vel durum chrome patella P20 reducit depositum adhaesionem et purgationem simplificat
- AlPi gradus in PA sunt instrumentum maxime amica FR systematis - depositum minimum, corrosio minima
3.3 Nitrogen-Substructio Flamma Retardants (Melamine Systems)
Mechanismus: Praesertim gas periodum MIXTURA per NITROGENIUM emissio; quaedam promotio charismatis cum phosphoro (ratio intumescenti).
Communia systemata:
- Melamine cyanurate (MC) — PA6, PA66 (V-2 impetrabile, V-0 difficile sine synergist)
- Melamine polyphosphate (MPP) — PA6, PA66 (V-0 coniunctio impetrabilis)
- Systemata intumescentium (Melaminum pentaerythritolum APP) — PP, PE (praesertim ad halogen liberorum funes et applicationes pellicularum)
Processus morum:
- MC in PA: putrescit ad 320°C solvens acidum isocyanicum et melamine vaporem — difficile superiorem modum in liquefactionem temperatus CCXC pro PA66/MC componit
- Melamine sublimatio in forma superficiei cavitatis formas deposita pulverulenta alba — frequentes cavitatis purgatio requirit
- Systemata intumescentium PP: valde tondent-sensitiva; alta celeritatum iniectio causa FR separatio componentium et streaking
Tooling effectus:
- Melamina sublimata deposita sunt maxime infestantibus desulantibus problemati gradu categoriae in FR
- Chrome patella vel PVD iactaret cavitates dramatically reducere depositum adhaesionem - sustentationem spatium 2-3 'longior quam uncoated
- Erumpo impedimentum a depositis notabile periculum est - aditus ad accessibilitatem destinari et in certa schedula purgari (plerumque omnes 30,000-80,000 ictus)
3.4 Hydroxide Metal Retardants (ATH, MDH)
Mechanismus: Compositio endothermica vaporum aquaticum emittit, vapores combustibiles et combustibiles substrato refrigerans et diluens. Non halogen, non phosphorus, non nitrogenus — chymia mundissima ex processu per-producto sub aspectu.
Communia systemata:
- Aluminium trihydratum ( ATH ) — putrescit ad 180-200°C; limites uti polymerorum infra CC°C processit (EVA, LDPE, PVC)
- Magnesium dihydroxidum (MDH, brucite) — putrescit in 300-320°C; applicabilitas ad PP, PA6
Processus morum:
- Excelsa loading requiritur (40-65% per pondus) ad assequendum V-0 — dramatically auget densitatem compositam et minuit proprietates mechanicas.
- Princeps filler loading auget viscositatem liquefaciens insigniter - pressus iniectio superior requisita, tempora longiora imple
- Abrasive cochleis, doliis, et cavis fingunt — lapsum rate est princeps , gradus vitrei similes
- MDH/ATH composita valde low habent LOI emendationem efficientiam per unitatem loading comparati cum systematibus halogen/phosphoris — raro usus est ubi V-0 ad maceriam tenuissimam requiritur.
Tooling effectus:
- Tracta ut equivalent ad GF30-GF40 ad lapsum proposita
- Porta obdurata inserit (≥52 HRC) amet
- Cursor et porta designandum est minimize tondendas (diametris majoribus quam aequipollentibus) ne filler agglomerationis et portae exesa.
- Cavum chalybe: H13 vel instrumentum induratum aequivalens chalybe - P20 marginale est pro summus volumen ATH/MDH productio
4. Processing Parameter Adjustments for FR Grades
Mensa: Processus Fenestra Adjustments vs. Basi Polymerus
| Parameter | Directio | Magnitude | Rationale |
|---|---|---|---|
| confla temperatus | inferiora | 5-20°C infra vexillum | FR scelerisque compositione praeveni |
| Ferocactus commorationis tempore | Minimize | Design for <5 min max | Degradatio tempus temperatus dependens |
| Iniectio celeritas | reducere | 10-20% | Redigere tondendas adductus corrumpi; redigendum mico periculo (RDP) |
| Retro pressura | reducere | 10-20% below standard | Redigendum tondendas generationis calor |
| Cochlea celeritas | reducere | 10-15% RPM | Eadem rationale |
| Expurgate protocol | Amet | Per shutdown omni tempore | Ne mordax recidat inter fugit |
| Siccatio | Auge temp et tempore | Vide Tabula in sectione 3.2 | FR gradus plus umore-sensitivo |
| Forma temperatus | inferiora end of range | Ubi fieri | Depositum reducere formationem (melaminis systemata) |
| Calidum cursor temperatus | Minimum viable | Sicut humilis ad satiata concedit | Maxime critica zona ad FR degradationem |
Hot Currens Considerationes

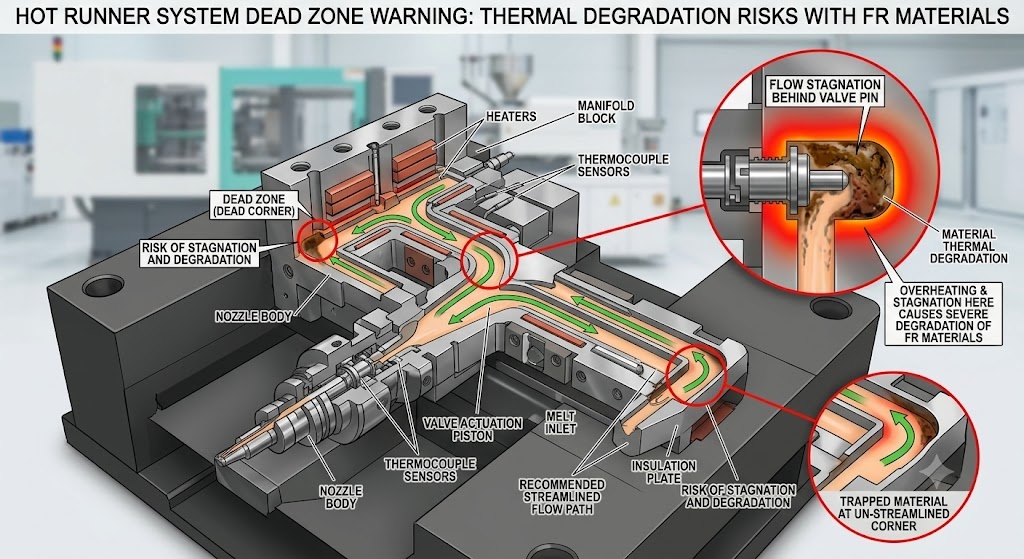

Cursores calidi sunt summum periculum zone ad FR degradatio materialis. Multiplices et COLLUM apicibus continenter conservant liquefactum in temperatura - et in zonis mortuis (post caules valvae, in multis anfractibus male designatis), commorationis tempus 30-60 minuta esse potest. Hoc satis est ad maxima FR systemata degradare.
Mandatorium calidum cursor consilium requisita ad FR gradus:
- Plena streamline (non mortuis angulis) multiplex geometria - specificare ad calidum cursor elit
- Minimum multiplex volumen congruens cum saturitate requisita - multiformia cudit commorationis temporis incrementa
- Zona independens temperatus imperium per COLLUM - minimam administrationem temperaturae praecise concedit
- Valvae porta praelata porta aperta - positivas shutoff permittit productionem stoppages
- Temperatus gutta apud shutdown: reduce ad 150-170°C statim ad quamlibet productionem mora>5 minuta
5. Forma Steel et Superficies curatio Electio
Mensa: Commendatur Mold Steel a FR Chemistry
| FR System | Basi Polymerus | Cavitas Steel | Core Steel | Porta Insert | Superficies Curatio | Notae |
|---|---|---|---|---|---|---|
| Brominated (DBDPE) | ABS, HIPS | P20 vel S136 | P20 | H13 obduratum | Chrome aut durum EN plating | Magno volumine critica Plating |
| RDP (phosphate ester) | PC/ABS | S136 malebat | P20 | S136 | PVD vel EN plating | Depositum adhaesio infima S136 " |
| AlPi (aluminium phosphinate) | PA, PBT | P20 vel H13 | P20 | H13 | Chrome libitum | Most tooling-friendly FR system |
| Melamine (MC, MPP) | PA6, PA66 | P20 Chrome vel S136 " | P20 | H13 | Chrome amet difficile | Sublimatum gravibus sine membrana deposita |
| ATH/MDH (metallum hydroxidum) | PP, PA, EVA | H13 obduratum | H13 | H13 aut carbide | Chrome vel PVD | Fac ut laesura filler compositis |
| Inhaerens (PPS, PEEK) | PPS, PEEK | S136 vel 420SS | S136 | S136 | Libitum | Mordax at lique temp; basi ferro corrosio periculo |

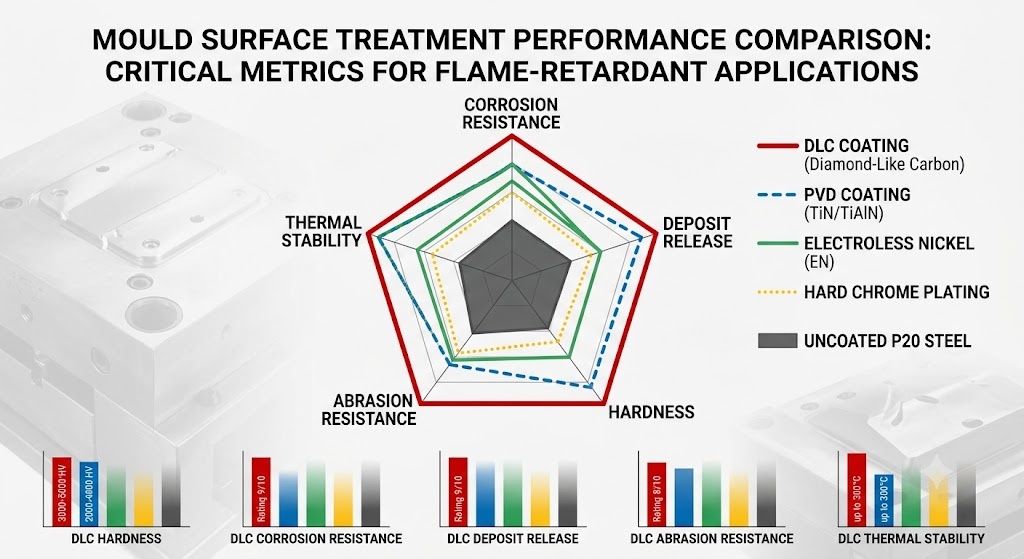

Superficies Curatio euismod Comparatio pro FR Applications
| Treatment | Corrosio Resistentia | Depositum Release | duritia (HV) | Max Temp | Pretium Premium |
|---|---|---|---|---|---|
| Chrome plating durum | bonum | Moderatus | 900-1100 | 400°C | 15-25% |
| Electroless nickel (EN) | Praeclarus | bonum | 500-700 | 260°C | 10-20% |
| PVD (TiN, TiAlN) | bonum | bonum–Excellent | 2000-3300 | 400-600°C | 20-35% |
| DLC (Dammond-Like Carbon) | Praeclarus | Praeclarus | 3000-5000 | 300°C | 30-50% |
| Uncoated P20 | Pauperes | Pauperes | 300-350 | - | Baseline |
DLC coating liberat optimum depositum emissio perficiendi pro melamine systematis FR gradus — apprime pretiosum pro magno volumine PC/ABS et PA clausurae productionis ubi cavitas deprimendi temporis significativa est.
6. Vent Design for FR Grades
Composita retarda flammea plus outgas quam gradus non impletos generant, compositione productorum, humorum ex hydroxide metallica, et additiva volatilia omnia gasi quae e cavitate evacuanda sunt generant. Satis instigabant causas:
- Diesel effectus ardere tandem-satiatus locis - integer deposita, quae saepe misdiagnosed sicut porta erubesco vel materia degradation
- Short ictus ex gas tergum-pressura in densissima sectiones
- Superficies lesione de capti humorem vel volatile FR components
Profundum Commendatione FR Grades
| Materia / FR System | Profundum (land, mm) | Latitudo (mm) | Vent Relevamen Profundum (mm) | Purgatio Intervallum |
|---|---|---|---|---|
| ABS / brominated FR | 0.012-0.018 | 5-8 | 0.5 | Omnis 100,000 ictus |
| PC/ABS/RDP | 0.010-0.015 | 5-8 | 0.5 | Omnis 80,000 ictus |
| PA66 / AlPi | 0.010-0.015 | 4-6" | 0.3 | Omnis 120,000 ictus |
| PA6 / melamine | 0.008-0.012 | 4-6" | 0.3 | Omnis 30,000-50,000 ictus |
| PP / ATH intumescentibus | 0.015-0.020 | 6-10 | 0.5 | Omnis 80,000 ictus |
| PPS (inhaerens FR) | 0.005-0.008 | 3-5 | 0.2 | Omnis 150,000 ictus |
Melamine-substructio FR composita habent mores foedum infestissimum. Forma productio PA6/MC currens non purgatur in schedula intra 50.000 ictus obstruet spiracula - ducens ad incendia, breves ictus, et partem rejectionis.
Consilium commendationis: Gradus enim FR cum alta tendentia intumescentibus (melamine, systemata intumescenti), designationes spiramenta ut substituibiles, ubi fieri potest, interponit. Hoc sinit anum purgatio offline dum forma pergit currit cum parce puro paro.
7. Qualitas et Obsequium Considerationes
7.1 UL94 Yellow Card comprobatio
Census UL94 in materia datasheet typis data est supplementum venditionis venalicium. Auctoritas est UL Product iQ database (olim Yellow Card) . Priusquam speciem materiae pro applicatione UL94 instituta, cognoscere:
- In exacto gradu et multum aequet current Card enumerationem
- Aestimatio pertinet ad parietem crassitiem partis tuae - multae materiae unam amittunt rating classis ad parietes tenuiores
- Color recensetur — systemata pigmentarii effectus FR effectus afficiunt
- Exitus certificatorium date currens est - UL perducit periodicum re-temptationes et aestimationes subtrahi potest
7.2 Color Impact in FR euismod
Systema pigmentum inter se occurrunt cum FR additivis in modis quae perficiendi ab uno pleno UL94 genere possunt reducere. Carbon niger (in compositis nigris usus) plerumque FR effectus meliorat — formationem char provehit. Pigmenta alba (TiO₂) neutra sunt ut leviter negativa. Pigmenta organica (praesertim pigmenta azo flava et rubra) impedire systemata phosphoro FR.
Regula: Effectum semper vocandum FR in productione coloris, non solum notitiae referentiae naturalis vel nigrae. Si emptorem V-0 in pluribus coloribus requirit, UL Flavi Card verificationem pro singulis coloribus distincte obtine.
7.3 Weld Line and Knit Line FR Performance
In regione lineae firmae iniectio formatae FR pars typice ostendit retardationem flammae imminutae cum mole comparatae. In pugillo zona fibrae vitreae fronti fluunt parallelae, FR distributio additiva non-uniformis esse potest. Probatio specimina e regione regionum conglutinata includi debet pro applicationibus cum requisitis ad ignem criticum salutem.
7.4 Revertere et Redivivus
FR additiva — systemata praecipue halogenata — incomplicata finis vitae recyclability. Intra processum regrind (spures, cursores, partes rejectae) ex compositis FR brominatis requirit;
- Maximam regrind rationem: 10-15% per pondus - rationes superiores imminuunt FR effectum et incrementum generationis gas
- Regrind non debet misceri per familias chemiae FR - brominated regrind contaminans halogen-liberum compositum creat obsequio dubitationem
- Document regrin ratio in process records pro traceability
8. Troubleshooting: Communia FR-Grade Defectusus et Radix Causae
| Defect | Verisimile FR-Related causa | Emenda actio |
|---|---|---|
| Striae argenteae / splay | Humor in FR compositis; volatile FR compositione | Auge remittit tempus / temp; liquefactum minuere temperies; reprehendo materia repono |
| Flavo / brunneis color ad portam | FR scelerisque compositione ad cursorem calidum COLLUM | COLLUM temperatus minuere; magna commorationis tempus; expurgate frequentius |
| Alba deposita in cavitatis superficies | Melamine sublimatione (MC/MPP systemata) seu RDP migratio | Cavitas mundas congruis solvens; auget purgatio frequentia; considerans DLC coating |
| Ardens tandem-satiatus locus | Insufficiens nanctus; outgas ex FR compositione | Adde vel spiramenta profundius urere locus; celeritas iniectio minuere |
| Flash (novus impetus) | RDP agens ut plasticiser reducing viscositas | Solve temperamentum minuere; reprehendo materiam MFI vs. priorem sortem; celeritas iniectio minuere |
| Reducitur glossa | Forma deposita ex FR migratione | Cavitas mundas; applicare PVD vel H coating |
| Short ictus (previously stable tool) | Clausus spiracula a FR deposita | Tersus spiracula protinus; effectum deducendi accedant vent sustentationem |
| Determinatio / accumsan separationis | Incompatible regrin contagione; humorem | Contaminationem refrenare eliminare; verificare remittit; multum reprehendo certificationem |
| UL94 test productionis partium defectum in | Color sine mutatione re- absolute; regre super- tio; murus tenuior certified | Color re- vocandus; reducere regre; quin muri crassitudine tenuibus sectionibus |
9. conclusio
Iniectio flammea iniectio graduum fingentium singularem compositionem processus sensibilitatis, instrumenti impugnationis, et obsequium complexionis, quae vexillum machinatorem thermoplasticum non faciunt. Consequentiae incommodandi FR materiae ultra partem qualitatis extendunt - compositi FR degradati cochleas et dolia, spiramenta obstructa, depositum in cavitates exedunt, et in gravissimo casu generant gas toxici in ambitus processus.
Via ad certa FR productionis gradus systematica est: rectam FR chemiam ad applicationem temperaturae ac regulatory postulationem eligere, formare ferrum et superficies curationes specificare chemiae, deducendi arctius exsiccare et processus moderari, et statuere praecavens sustentationes schedulas quae propter accelerationem foedandi et induendi notas FR compositorum. Facere has machinas in scaena designandi fractionem constat eorum quae in productione corriguntur.
Articuli relativi:
- EV Pugna habitationi Iniectio CUMATIUM: PA66 GF50 vs. PPS GF40 - Engineering Tradeoffs
- Top VIII Iniectio Materias CUMATIUM pro MMXVI
- Electio Guide pro High-Precision Iniectio Molde Steel
- Fingere coruscum in Iniectio CUMATIUM: Causae, praeventionis et Eliminationis
- Achieving Optimal Surface Conclusio in Plastic Iniectio CUMATIUM
IMTEC Mold | Nr.818 Jinyuan Road, Yinzhou, Ningbo, 315100, Zhejiang, China | [email protected] | 86 153 5648 7586
