Molles-tactus elastomi praevalentes sicut Elastomers Thermoplastic (TPE) vel Polyurethanes Thermoplastic (TPU) super plasticum rigidum, metallum, vel tabulae ambitus impressae (PCBs) auget tenacitatem ergonomicam, vibrationem madefacit et tutelam liquidam strictam ingressu gignit. Sed defectus producti-ut in terminatione delaminationis, notae merguntur, cyclos refrigerationis prolongatae, vel pars nimia styli paginae — saepe reducendum est ad incor- ruptionem parietis crassitiem.
Systema generale lineamenta saepe suadeant ut crassitudinem muri uniformem 2.0 mm. In praxi, crassitudo cutis optimalis gravis est contingens in materiis subiectis specificis, supplementum structurarum necessitates, rationes longitudinis profluentia, requisita adhaesio. Hic dux technicus accuratam crassitudinem matrices delineat, rationes processus, regulas structurales DFM, protocolla ad applicationes nimias sanetas.
1. commendatur Overmold (Skin) Crassitudo per Material et Substratum

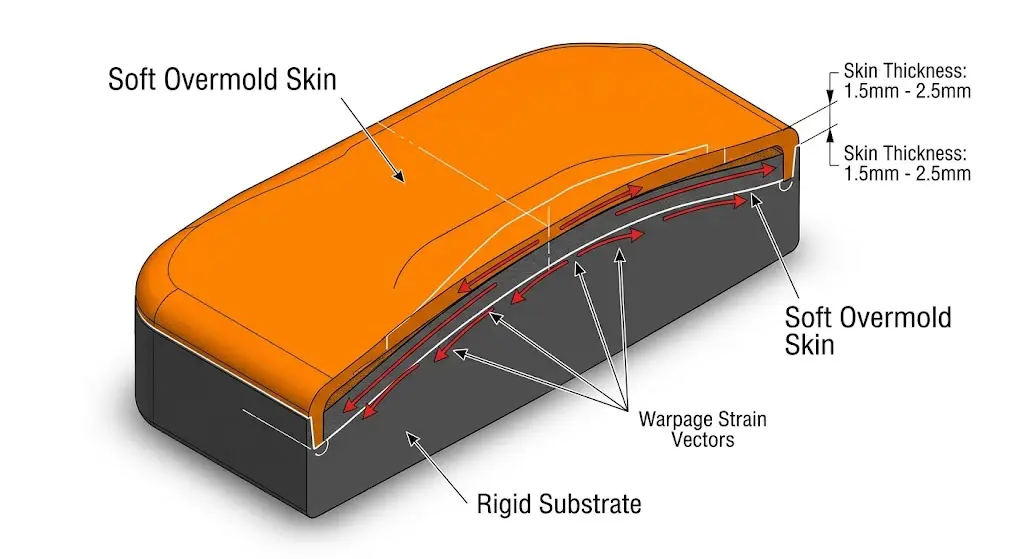

Determinans nimiam crassitudinem requirit aequilibrantem functionem tangendi opiniones contra lacus scelerisque, recusatio voluminis, et cyclus poenae temporis. Elastomers altiores Coefficientes Linearis Expansionis Thermal (CLTE) possident quam subiectae rigidae; pelliculae nimis crassae, nimis crassae, contractiles accentus in refrigerando altos exercent, ducentes ad tonsuram substratam vel tenaces.
Matrix infra praecisam crassitudinem limites praebet per nucleum substratum fabricando;
| Substratum Material | Minimum Crassitudo | Commendatur Nominal Crassitudo | Maxime aucti Crassitudo | Primae Applications & Notae |
|---|---|---|---|---|
| Engineering Plastics (ABS, PC, PC/ABS) | 0.75 mm | 1.50 - 2.50 mm | 3.50 mm | Dolor electronics, vis ut congue auriculas. Egregia chemicae compages potentiae per diffusionem superficiei hypotheticae. |
| Summus Temp Polyamides (PA6, PA66, PBT) | 1.00 mm | 1.50 - 2.20 mm | 3.00 mm | Machinam autocineticam insterni, sensoriis industriae. Instrumentum elevatum temperaturas requirit ad plenam adhaesionem chemicam consequendam. |
| Semi-Crystallina Plastics (POM, PP) | 1.20 mm | 1.80 - 2.50 mm | 3.00 mm | Humilis energia superficiei chemicae compagem difficile facit; graviter in mechanica interlocking features. |
| Metalla (Die-cast Aluminium, Zinc, Steel) | 1.00 mm | 2.00 - 3.00 mm | 4.00 mm | Instrumenta chirurgica, grave officium, manus tenet. Princeps scelerisque conductivity celerius infrigidat; preheating requirit. |
| Encapsulatum PCBs & Electronics | 1.00 mm | 1.50 - 2.00 mm | 2.50 mm | Humilis premens corona: vel delicata premens. Crassitudo debet quiddam tenuioris contra pressuras clamitantem. |
Nota design: Mollis tactus tenet typice crassitudinem exprimens nominis 1.5 ad 2.5 mm, ut adaequatam debilitationem tangendi perficiat. Crassitudines sub 1.0 mm rigidas sentiunt, sectiones autem excedentes 3,5 mm temporis frigora drastice extendunt et vacuitates internas inducunt.
2. Minimum Injectable Pellis Crassitudo et tenuis-Wall Techniques
Murum tenue obtinentes superante (sub 1.0 mm) sine mico, brevibus offa, seu notis superficies haesitationis pendent ex moderandis rationibus longitudinis (L/T) et viscositatis liquefaciendi.
Cum ratio profluens longitudinis ad parietis crassitudinem (L/T) excedit 100:1, norma TPE formulae praemature congelantur. Summus fluxus TPE/TPU formulae cum magno Index fluxum conflandum (MFI > 25 g/10 min ad 190°C/2.16kg) efficiunt ut minimae crassitudines muri usque ad 0.50 mm - 0.75 mm supra breves vias fluunt (< 50 mm).
Key Processus et Tooling pretium pro tenuis-Wall overmolding:
- Elevatum Mors Temperaturis: Substratum fomacem temperaturae cavitatis augere ab 15°C ad 25°C ne per infusionem Phase mane duratus-off.
- Sequens Valvae Gating vel Hot Cursores: Portae tip portae directe stillant in crassiores partes zonae overmold ad magnas pressuras guttae.
- Princeps Iniectio Speeds: Cavitates tenues celeriter imple antequam solidificatio cutis iacuit, adhibitis perfiles multi scaenae sarcinae accuratae ne mico.
- Ventilabis Profundum Imperium: Subtilitas parvarum arcentium (0.010 mm ad 0.015 mm profunditatem) est critica prope margines graciles ad vitandum aeris capti urit sine resina mico.
3. Design Rules for Uniform Wall, Costs, Bosses, and Transitions
Crassitudo non uniformis nimiae decrementi causat differentialem DECREMENTUM, quod accentus locales cum concentratione et ore tollendo creat. Propriis geometricis proportionibus adhaerens integritatem structuram et inconsutilem cutem ad subjectas transitus conservat.
Geometrica DFM Rationes:
- Cutis-ad-Core Wall Ratio: Nimia crassitudo debet optime aequare 60% ad 80% subiecti muri crassitudinem ne scelerisque deformatio subiecti per iecit insertionem.
- Costa Interna Crassitudo: Costae infixae sub vel intra cutem nimiam non excedunt L% principalis muri exprimens spissitudinem. (Exampla, Substrata costa Crassitudo = 0.50 * Overmold Cutis Crassitudo).
- Radii interni (R); Vitare angulos interiores acuti. Radium minimum R = 0,5 mm vel 0,5 ad 0,75 praebes, parietis crassitudinem in omnibus punctis intersectionis minimize factores concentrationes.
- Clausa Gradus et interlocking striatus: Nunquam finiendum cutem nimiam in rubore. Designare gradum perimetri exclusi cum profunditate aequale crassitudine cutis plenae, coniuncta cum 0,5 mm x 0,5 mm, sulco intercluso mechanico ne secundum margines expositae decorticare.
4. Praeparatio Substratae, Primarii, et Vinculi Fortitudo Testis
Pars durabilis obruta requirit altum robur adhaesio interfacialis. Mechanismi adhaesio in duo genera primaria cadunt; Chemical Diffusion Bonding and Mechanica interlocking .
Superficiem Pre-tractatio Methodi:
- Plasma atmosphaericum / flamma curatio: Superficies industria polymerorum non polarium (exempli gratia Polypropylenae) super 44 dynes/cm elevat ut maximize udus.
- Chemical Primars / Agentia coitus Silane: Admixtiones metallicae vel subiectae ceramicae applicatae prius finguntur ad vincula covalentes cum resina ineunte elastica.
- Media Abrasive Blasting: Creat parvarum asperitatem in metallis (Ra 2.5 - 6.3 µm), signanter emendationem mechanicam faciens.
Standard Adhesio Validation Test:
Vinculum integritas aestimatur utens normatum probatio protocolla;
- 90-Degree Peel Test (ASTM D903/ ISO 813); Quantificat vim requisitam ad detractionem e subiecto evellere. Valores industriales acceptabiles ab 3.5 ad 8.0 N/mm vagantes durometer pendentes.
- Lap Shear Testis (ASTM D1002); Tondendas vires aestimat distrahentes loading.
Defectum Modus Target: Qualis imperium protocols require cohaerentis culpa (ubi elastomer materia intus lacrimae) magis quam Defectum tenaces (Ubi in cute decorticavit nitide ad interface).
5. Tooling, Venting, Moldflow Simulatio, ac Custus Trade-offs
Crassitudo cutis directe influit ad fabricam unitatis sumptus, tempus cycli, et exiguum rates. Quia tempus plasticum refrigerium squamae exponentially cum crassitudine parietis (Tempus refrigerationis proportionalis est parieti Crassitudo quadrato), crassitudo addita cycli temporis poenam significantem portat.
DECREMENTUM concessisse & CAE simulatio:
Molestae materiae praebent volumetricam DECREMENTUM vndique ab 1.2% ad 2.5%, signanter altiores quam rigidi thermoplastici machinati (0.4% - 0,7%). Instrumentorum designatores in Moldflow (CAE) programmatum differentialem DECREMENTUM computare debent ut accurationem rete-figuram curent.
Clavis CAE Analysis Outputs ad Censeo:
- Volumetric DECREMENTUM ad Congelo-e: Efficit uniformis stipare per crassitudines transitus.
- Declinatio Volubilis / Warpage: Identificant si infrigidatio asymmetrica ab una parte metalli vel PCB subiectae vires inducet flexiones.
- Interfacial Shear Suspendisse Aestimat utrum iniectio pressionum fluxus efficiat vel laedat notas subiectas delicatas vel insertas prae-positas.
Get tuum DFM Review & Quote
Crassitudo optimae nimis crassae requirit aequationem parietis uniformitatem, consilium instrumentum, convenientiam materialem et requisita tangentia. Nostra machinalis turma praebet comprehensivam DFM (Design for Manufacturibilitatem) aestimationes, Moldflow scelerisque/bellicarum simulationes, ac celeria operas prototyping.
- Turnaround Tempus: DFM feedback intra 24 horas; exemplar tooling in diebus 5 ad 7 negotiis.
- Signa obsequium: ISO 13485, USP Classis VI elastomorum medico-gradus, RoHS/SECUNDUS optiones materiales obsecundantes.
Subicite 3D CAD fasciculi (STEP/IGES) una cum specificationibus subiectis ad singillatim crassitiem et manufacturability aestimationem recipiendam ab iniectione instrumentorum nostrorum.
Frequenter Interrogata (FAQ)
1. Quae magnae crassitudines pro subiecta communibus, sicut ABS, PC, aluminium, et PCBs commendantur?
Crassitudines nominales commendantur 1.5 ad 2.5 mm pro materia plastica sicut ABS et PC, 2.0 ad 3.0 mm pro metallis sicut aluminium, et 1.5 ad 2.0 mm pro encapsulatis PCBs ut debitam tutelam curent, quin immodicos accentus electronicos sensitivos admoveant.
2. Quaenam est practica minimae crassitudinis immensae quae cum TPE consequi potest, et quaenam processus mutationes id efficere possit?
Crassitudo practica minima est 0.50 ad 0.75 mm uti formulae altae TPE/TPU. Hoc assequendum requirit formam elevatam temperaturis cavitatem, celeritates iniectio altas, valvae consequentiae, et subtilitas parvarum arcentium ne praematura congelatio.
3. Quonam modo designo crassitudinem parium uniformem et notas vel dela- minationem submergere?
Serva nimiam crassitudinem inter 60% et 80% parietis substratae subiectae, costas internas non plus quam 50% muri magni ponderis, includunt magnanimum radiorum transitum (minimum 0,5 mm), et perimetri clausis gradibus includunt cum striatis mechanicis densis.
4. Quomodo substratum praeparet vires augendi vinculi ad opprimendum?
Substratum praeparari potest utens plasma atmosphaerica vel flamma curatio ad augendam industriam superficiei, applicans iuncturam silanorum primariis pro metallis, vel media uredine ad asperitatem superficiem mechanicam creandam. Aim pro defectu cohaerentis per ASTM D903 cortices temptationis.
5. Quomodo immensa densitas impactionem refrigerandi temporis et altioris partis sumptus?
Tempus refrigerationis auget exponentialiter cum duplicato muri crassitudine. Crassitudo cutis ab 1.5 mm ad 3.0 mm crescens plus quam duplex tempus cycli refrigerationis requisitae augere potest, signanter augescens per-unitas sumptibus fabricandis.
6. Quid causat in acumina acutas decorticat, et geometria quid prohibet?
Gluma fit cum tondendas copias in ora exposita rubore infirma statio mechanica agunt. Definitum claudit gradum per bivium cum linea cum undercut seu mechanica retentione ancoras ancoras marginem curvans prohibet sub abrasione mechanica.
